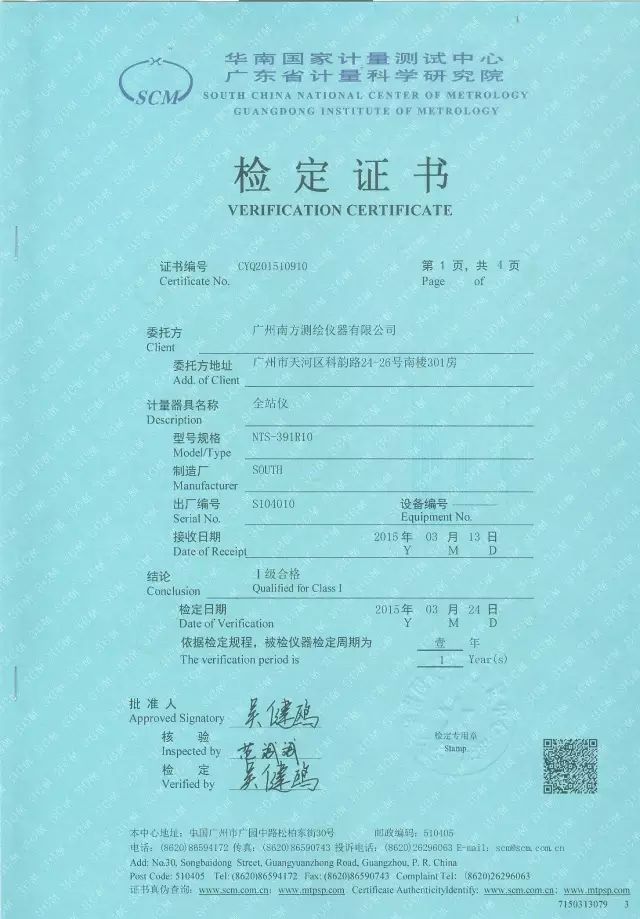

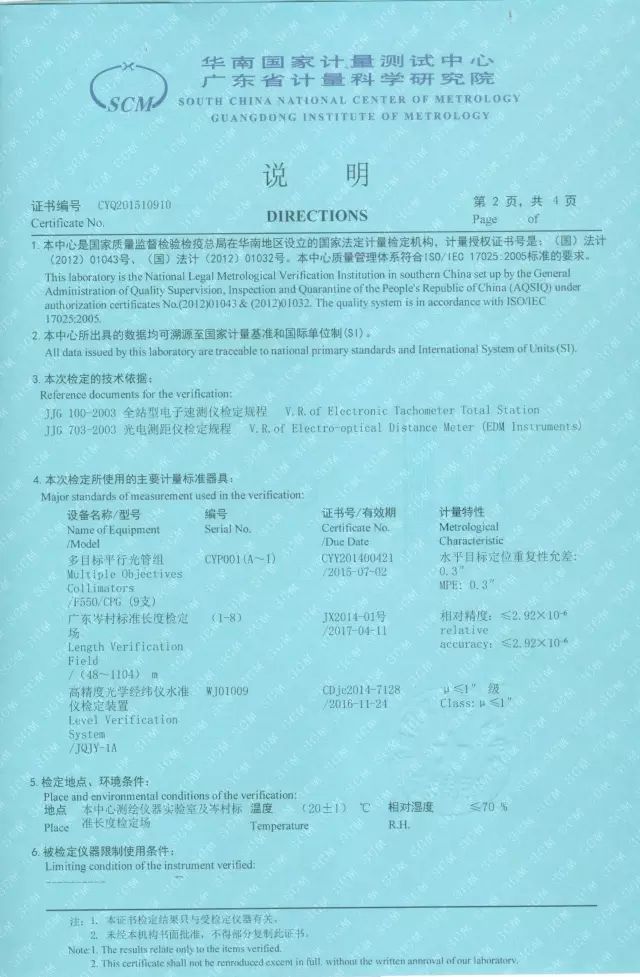

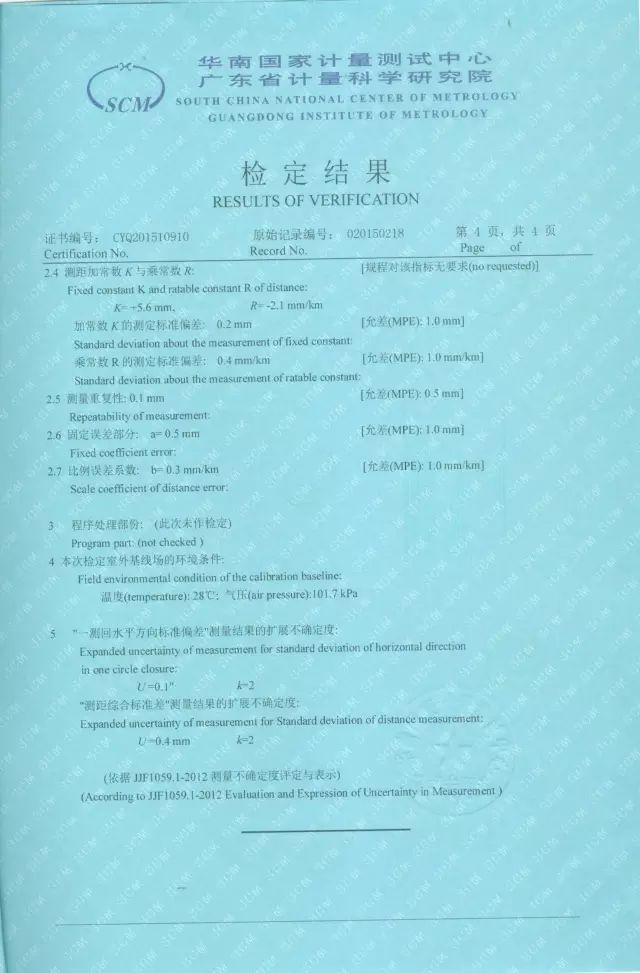

下圖是2015年初華南國家計量測試中心廣東省計量科學研究院對南方品牌NTS391R10高精度全站儀做出的檢測報告
。
南方品牌NTS391R10=三鼎STS791R10，只是外觀顏色與品牌LOGO不一樣。

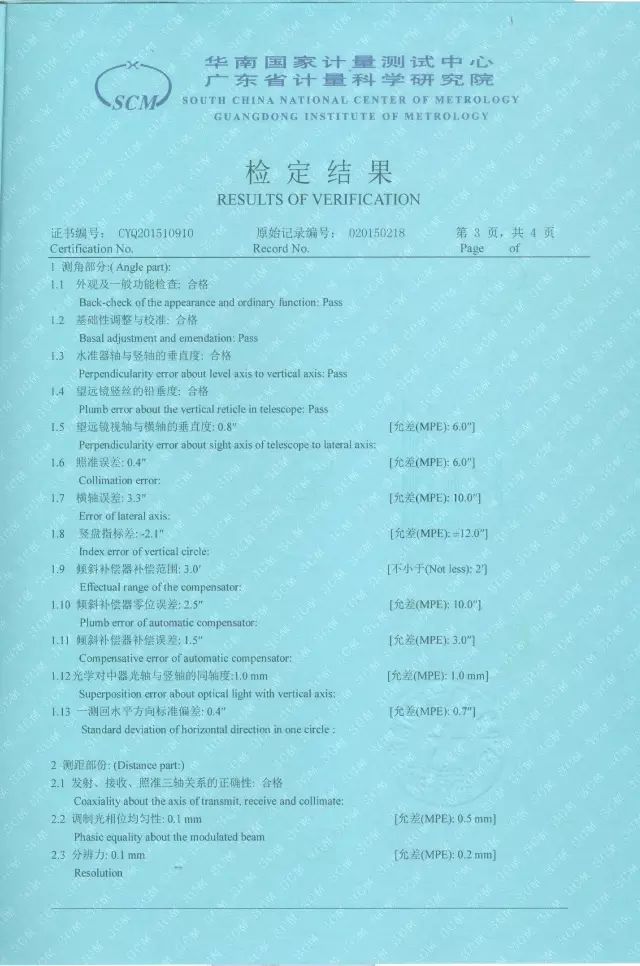

我們先來看這份鑒定證書上的一個截圖
。
一測回水平方向標準偏差就是我們通常說的測盤精度。
國家標準要求小于0.7″
，鑒定證書實際檢測結果為0.4″
。
一測回水平方向標準偏差由測角解碼精度、軸系等因素共同決定
，想要提高0.1秒的精度是非常困難
。
我們的高精度全站儀測盤精度已經可以穩定在0.7秒以下，1秒合格率達到95%以上，成品率非常高
！
測距部分
光學系統
發射透鏡組，發射透鏡組重新改進，避免了光的反射引起光擾
，提高了測距精度
。 ü接收透鏡組，光學接收系統的改進
，提高了接收光信號的強度
，進而提高了測程。
機械系統
內外光路電機結構改進，采用內外分光片把發射光分為內光路光和外光路光，避免切換后產生抖動
。ü棱鏡模式結構改進
，新透鏡式減光結構提高了近距離棱鏡模式下測距精度，降低了相位均勻性誤差。
電路優化
電路簡化，元器件明顯減少，設計定制了全新的低噪聲前置寬帶放大器
，大大提高了信噪比。
提升主頻
，精測頻率由60MHZ提高到150MHZ
，精測尺由2.5M縮短到1M；校準后頻差控制在0.2ppm以內
。
軟件優化，實現跟蹤測量0.1秒/次；精測連續0.3秒/次
。
測角部分
絕對編碼盤篩選
絕對碼盤是測角技術的核心
。
碼盤存在刻錄偏心，條碼形變
，光造影
，玻璃光盤薄厚不均等問題，這些問題將導致CCD解碼出錯或精度不高
，所以需要對絕對碼盤進行篩選
。
光源篩選
由于光源投射出的光斑是不均勻的，這會對CCD接收信號產生影響
，所以需要對光源進行篩選
，保證CCD得到高質量的碼盤投影。
經過篩選后的碼盤和光源保證了信號的成像質量
。
整體密珠軸系
整體密珠軸系保證軸系穩定
，不卡軸，不偏移。
